☀ Sous le capot du solaire
Je vous parle souvent de rendement, de kWc et de garanties, rarement de ce qui se passe vraiment entre vos panneaux et votre compteur. Ici, j'ouvre le capot : des schémas simples (certains plus techniques) et sans jargon pour comprendre comment fonctionne réellement une installation solaire, quelles technologies se cachent derrière les termes marketing, et où se nichent les vrais points d'attention. Pas de discours commercial, juste de quoi décider en connaissance de cause.
En espérant que ça vous aidera, ou au moins vous plaira !

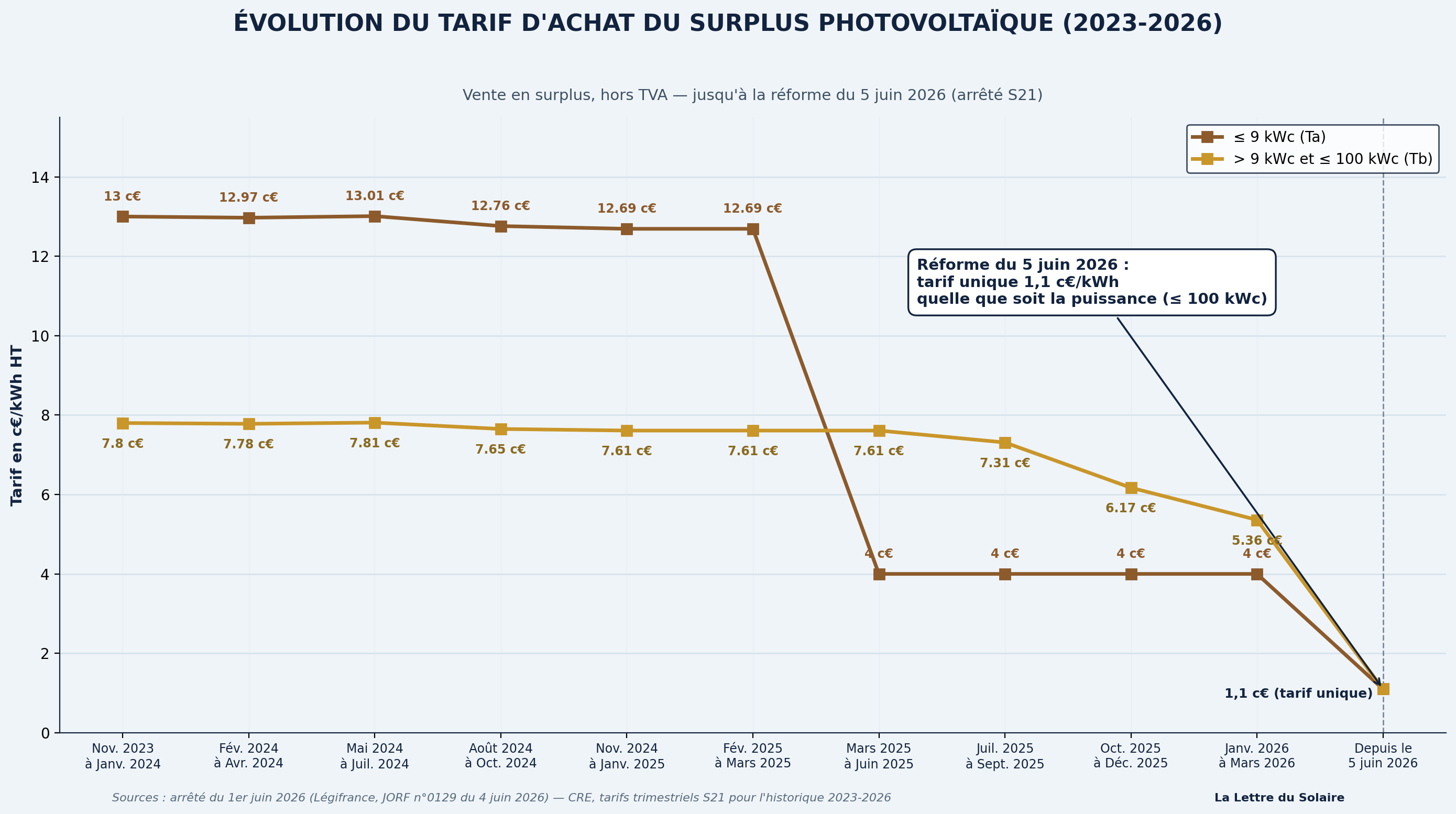

Évolution des tarifs de rachat EDF OA
Les bases en un coup d'œil
Le trajet de l'électricité solaire et le rôle du compteur Linky, expliqués simplement : le point de départ avant d'aller plus loin dans le détail.

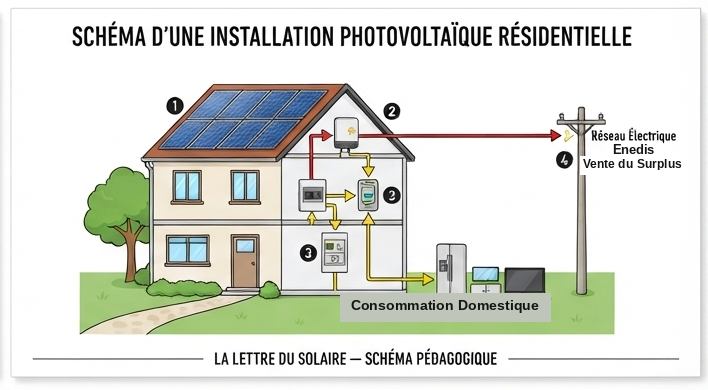

Le trajet de l'électricité solaire, du panneau à la maison : production, conversion, comptage, et gestion du surplus vers le réseau.

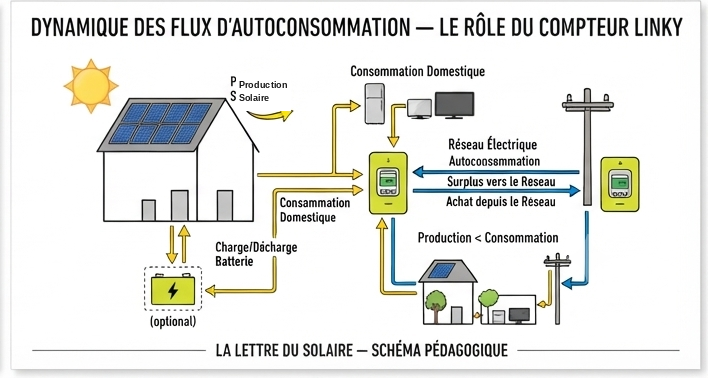

Comment l'énergie produite est arbitrée en temps réel entre consommation immédiate, batterie et réseau avec le rôle du compteur Linky dans ce suivi.
Installations & conversion
Comment le courant circule et se convertit, du panneau jusqu'à la prise et comment l'installation reste sécurisée tout du long.

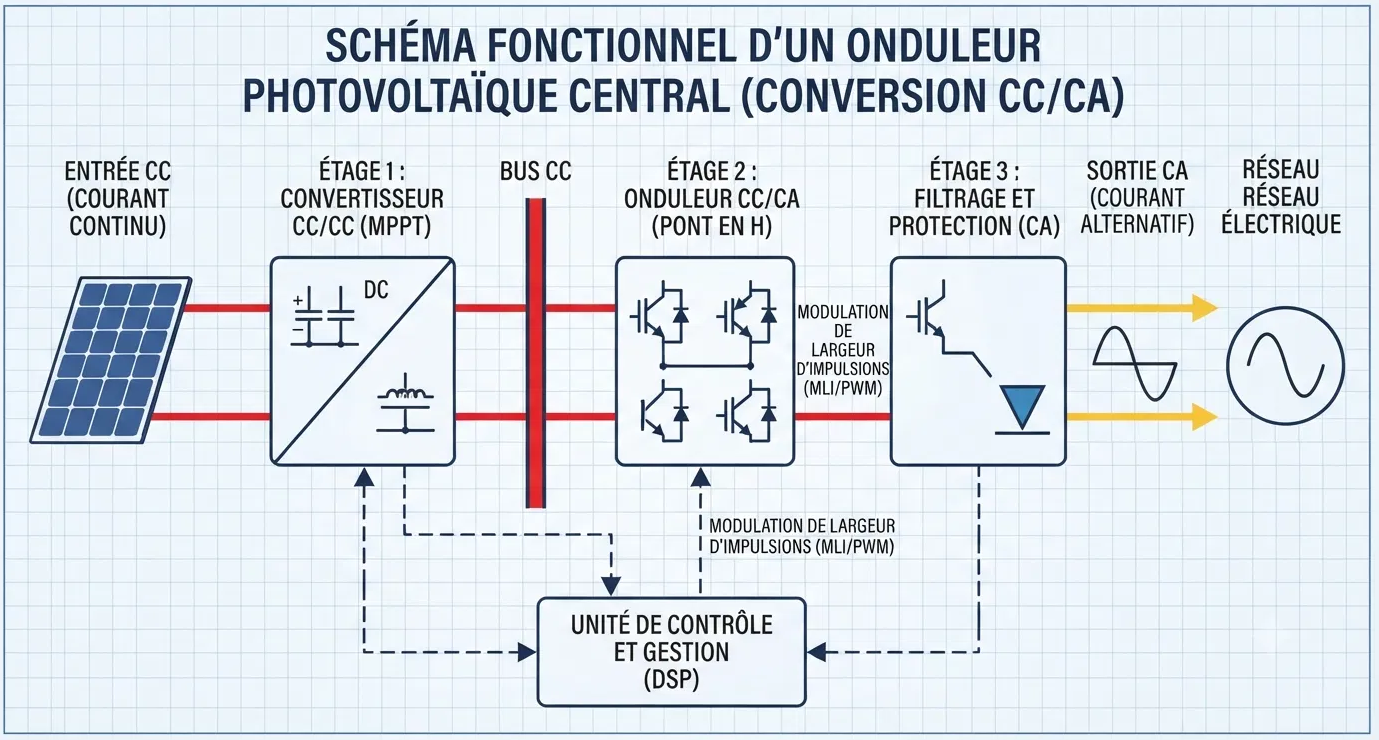

L'onduleur central convertit le courant continu des panneaux en courant alternatif en trois étapes : suivi du point de puissance maximale, commutation en pont H, puis filtrage avant injection sur le réseau. Comptez 0,20 à 0,35 €/Wc pour cette conversion seule (hors panneaux, pose, batterie), pour environ 2% de pertes

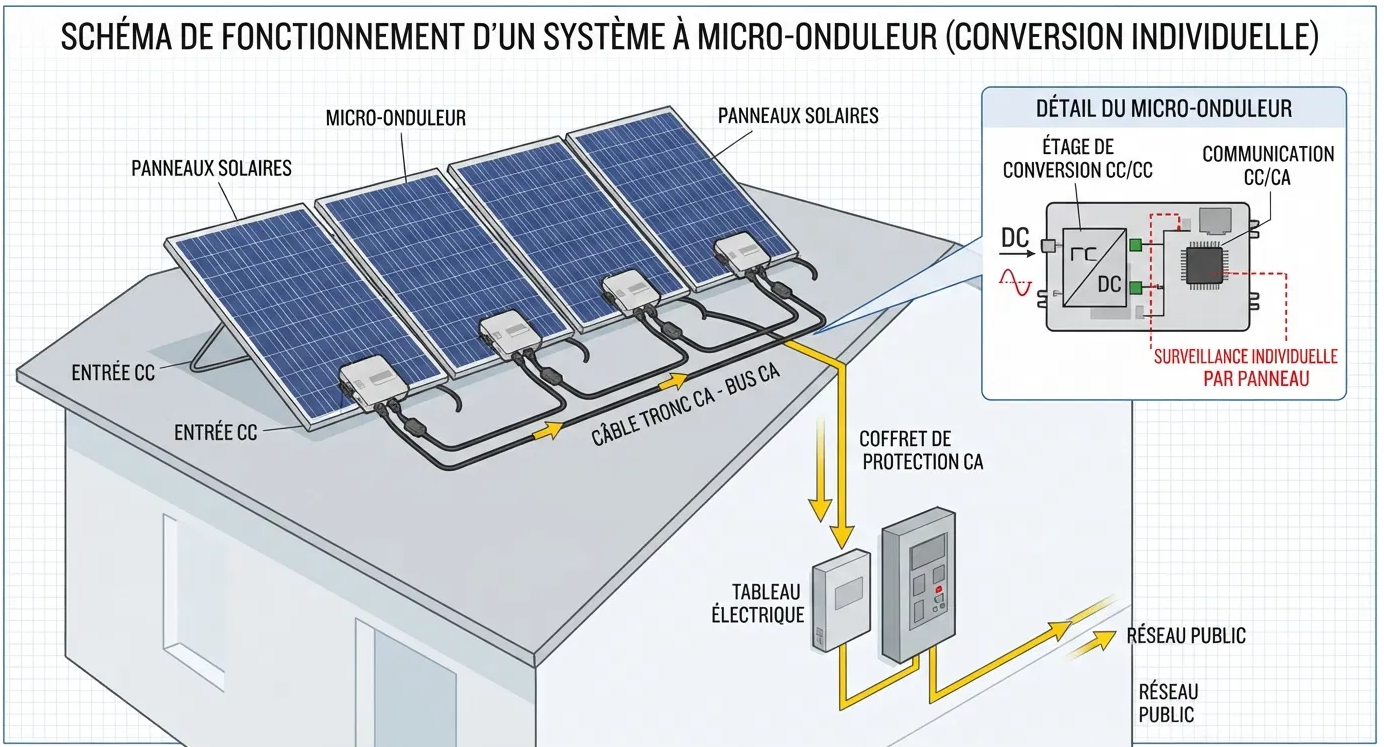

Chaque panneau dispose de son propre micro-onduleur, permettant une conversion et une supervision individuelles qui limitent l'impact de l'ombrage partiel sur la production globale. Le courant sort déjà en 230V alternatif dès la sortie du panneau, contre 600-800V continu qui circule sur tout le toit avec un onduleur central.

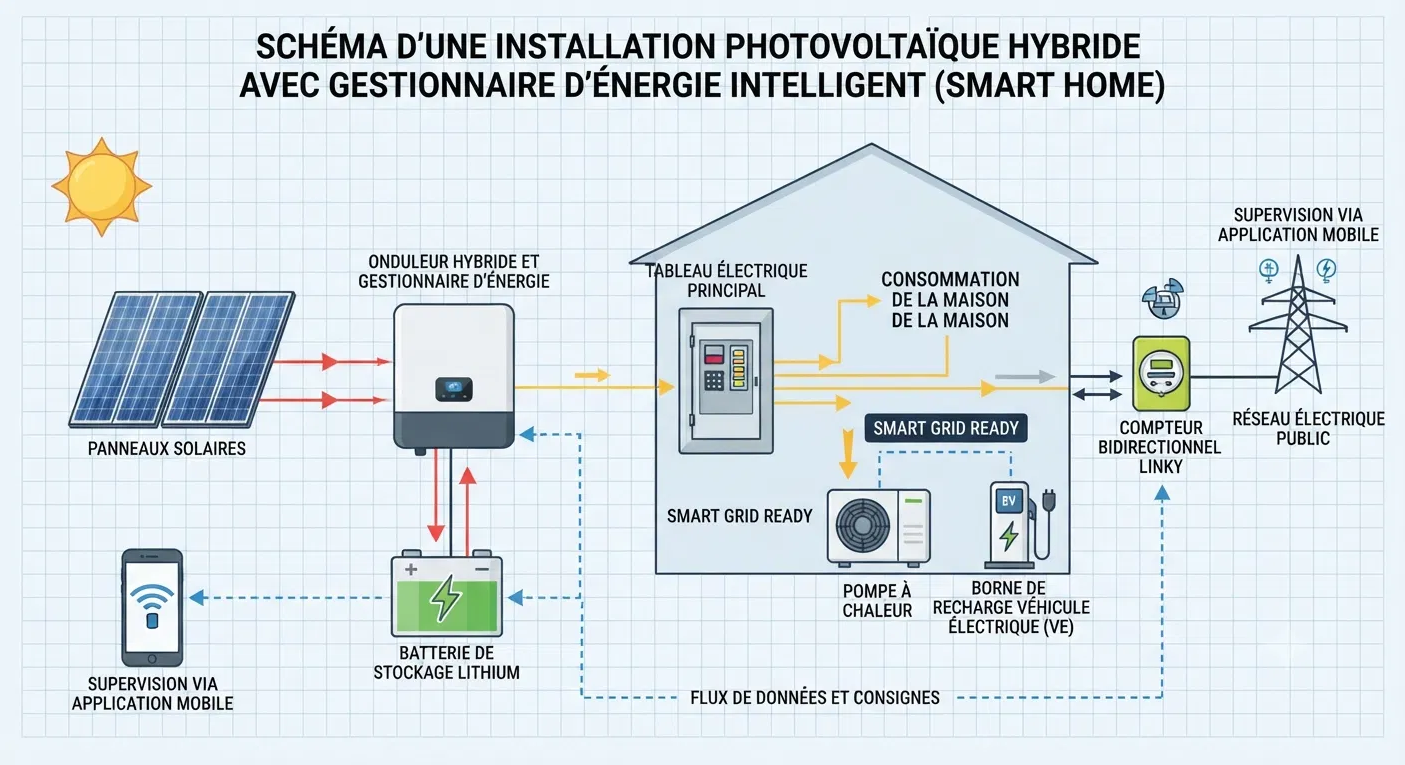

Un onduleur hybride avec gestionnaire d'énergie pilote en temps réel les flux entre production, batterie, consommation et réseau, avec supervision via application mobile. Sa batterie couplée directement en DC ne nécessite qu'une seule conversion d'énergie, contre 2 à 3 conversions successives pour une batterie ajoutée après coup sur un onduleur central, d'où son meilleur rendement (environ 2% de pertes contre 5-6%)

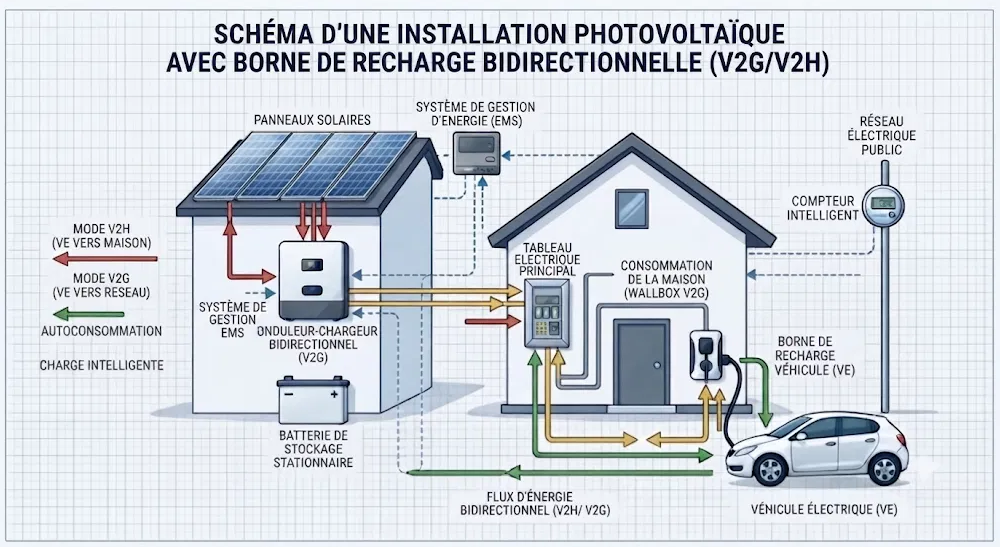

Une borne bidirectionnelle permet à la fois de recharger le véhicule depuis les panneaux et de restituer l'énergie stockée vers la maison ou le réseau selon les besoins.

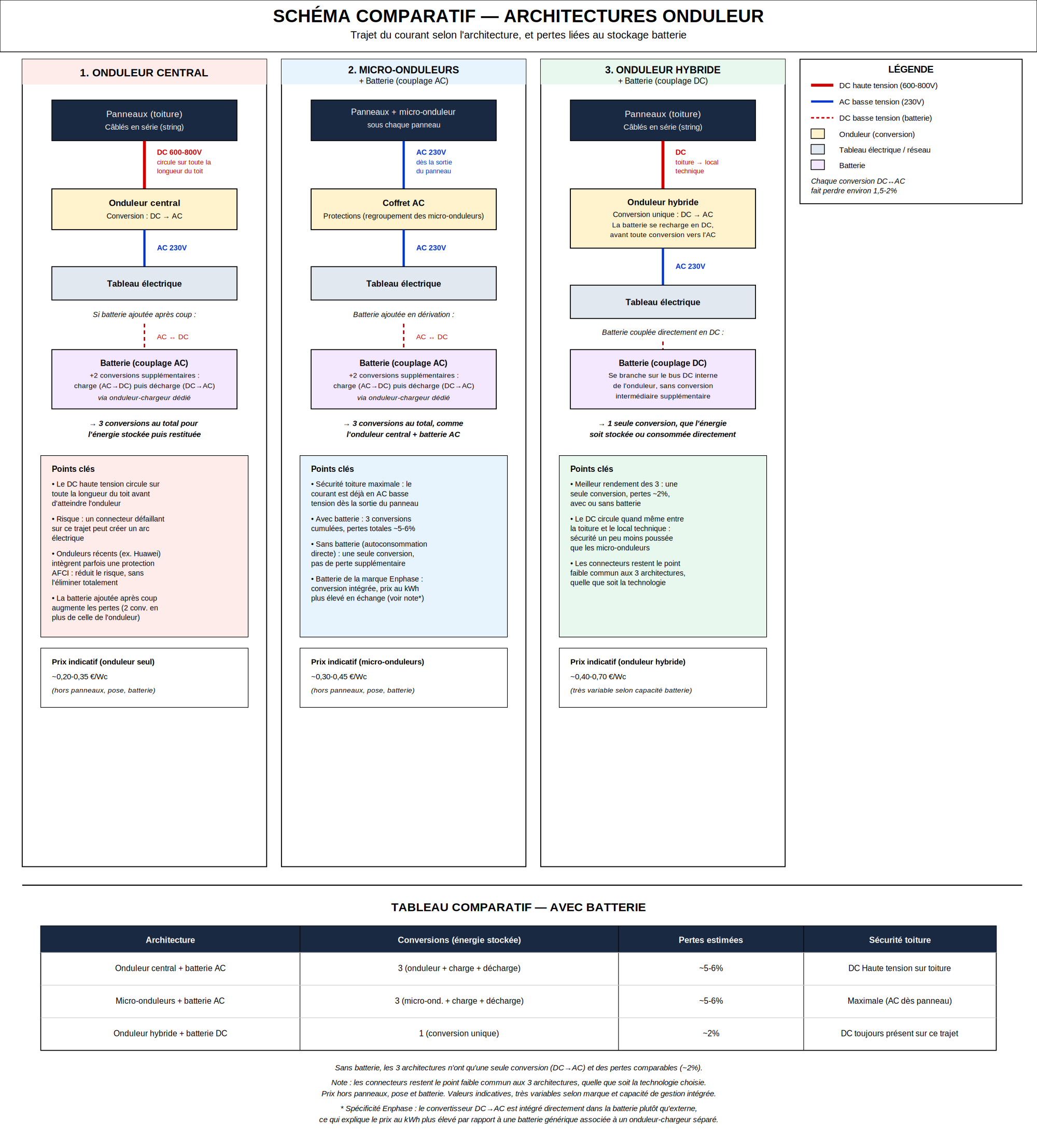

Onduleur central, micro-onduleurs ou hybride : lequel choisir ?
Central, micro ou hybride : trois technologies, trois façons de gérer le courant qui descend de votre toit. Le schéma détaille où circule le courant (et à quelle tension), combien chaque option perd en rendement avec une batterie, et pourquoi ce choix compte plus qu'on ne le pense pour la sécurité de votre installation.
Micro-onduleurs ou onduleur central ?
Panneaux & cellules
Ce qui se passe à l'intérieur d'un panneau, et les choix qui font varier sa production : orientation, câblage, technologie de cellule.
Quelle orientation pour des panneaux solaire ?

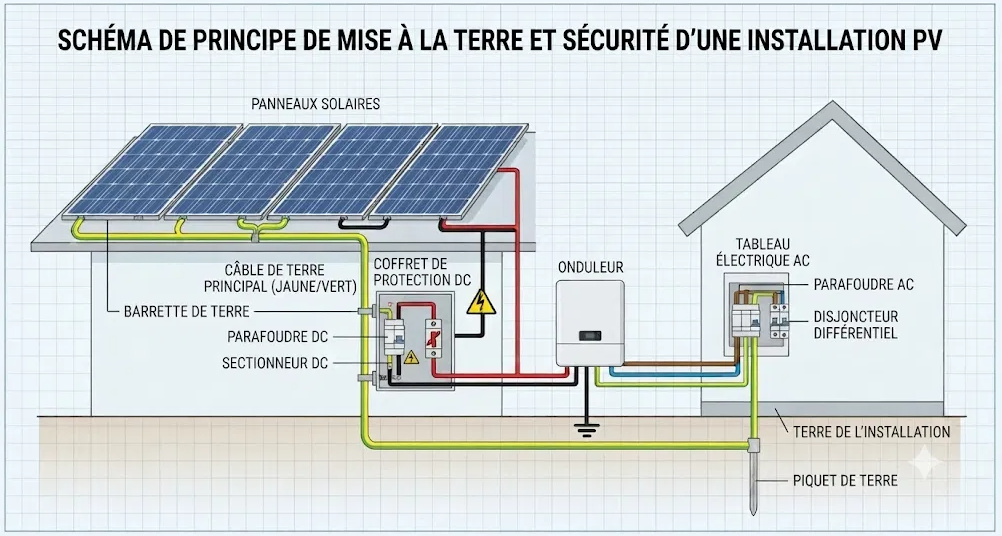

Barrette de terre, parafoudres DC et AC, sectionneur, disjoncteur différentiel : le circuit de sécurité qui protège l'installation et l'habitation contre les défauts électriques et la foudre

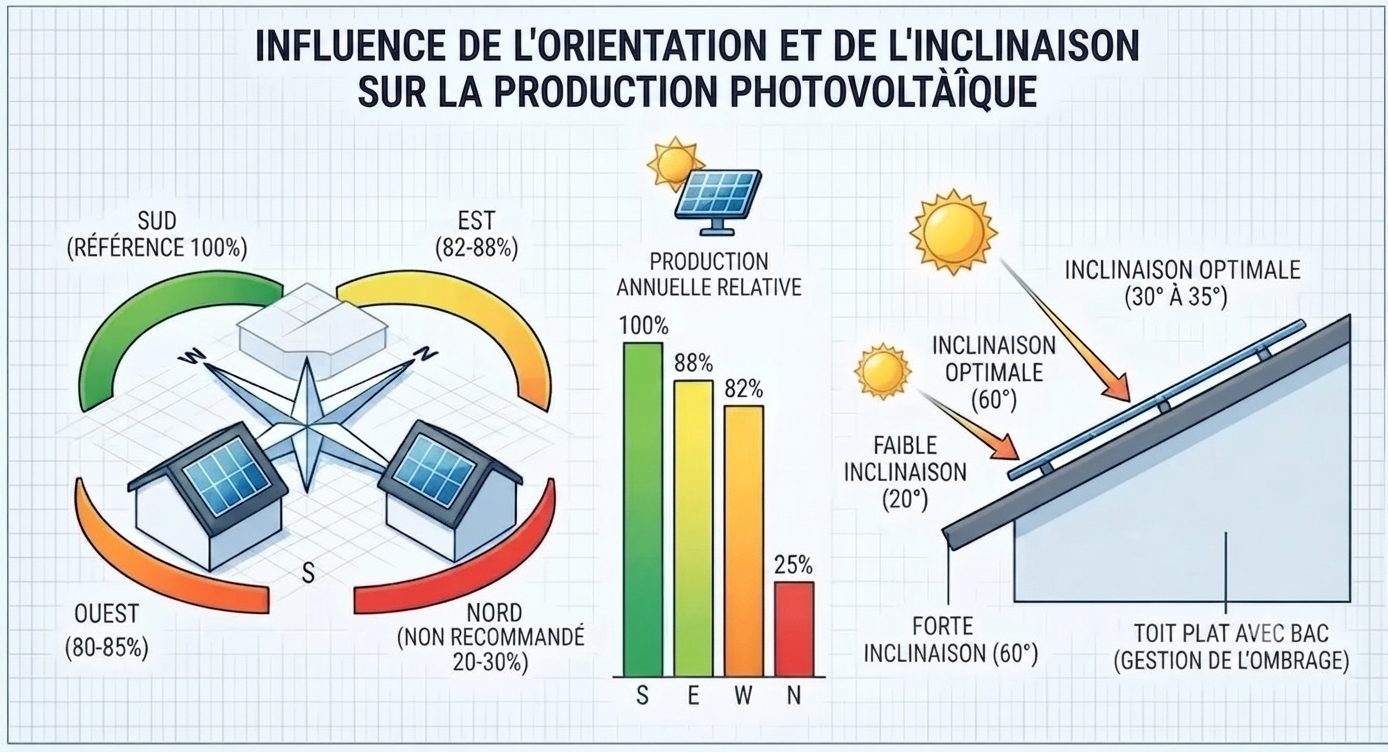

Le sud reste la référence de production (100%), mais est/ouest limite la perte à 15-20% (82-88%) et permet d'étaler la production sur la journée — l'inclinaison optimale se situe autour de 30-35°. Le nord, lui, tombe à seulement 20-30% de la référence sud, ce qui explique qu'il ne soit jamais recommandé

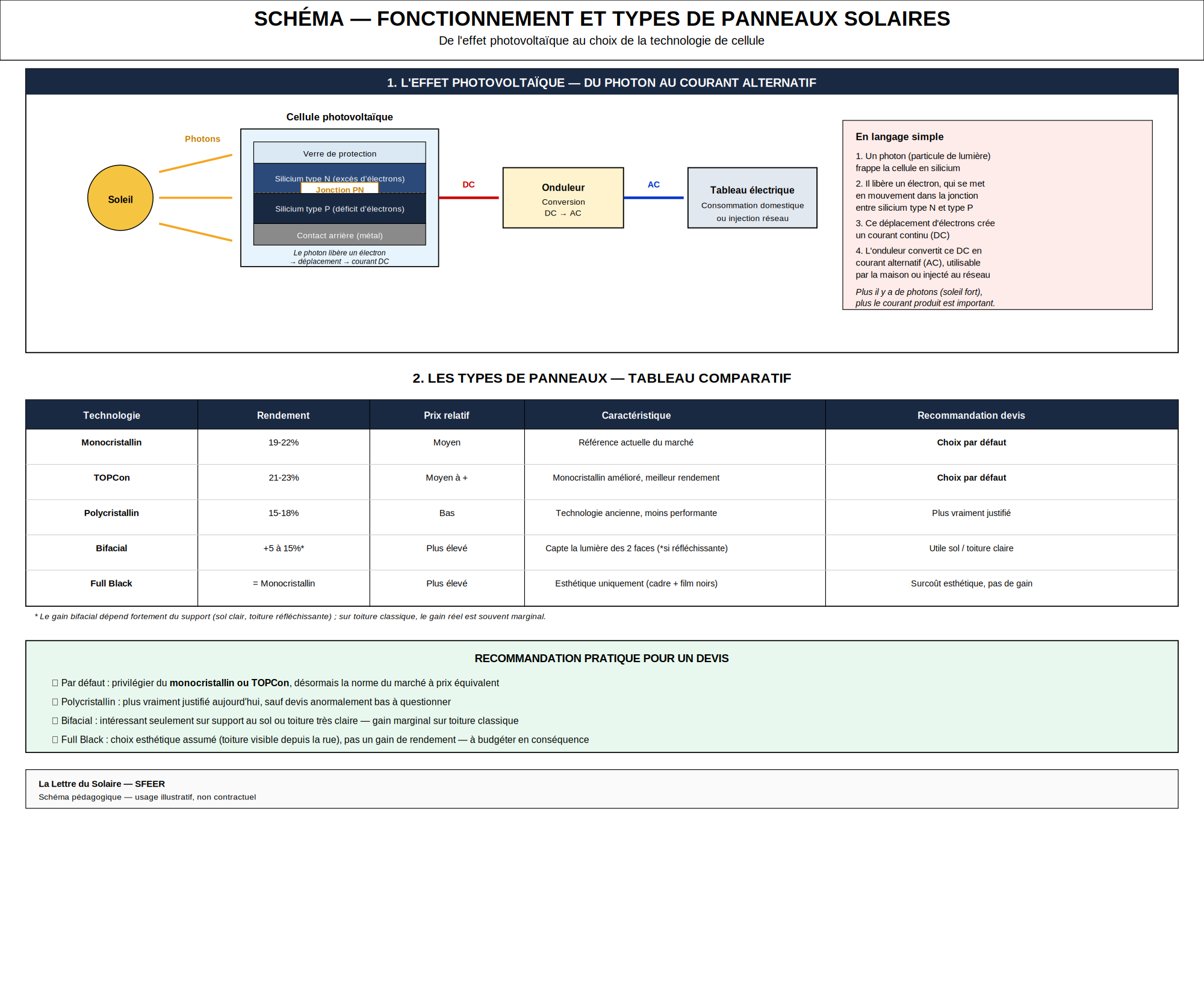

Comment fonctionne vraiment un panneau solaire ?
Un photon, un électron qui se réveille, et hop : du courant. Ce schéma démystifie l'effet photovoltaïque en deux minutes, puis compare les technologies de cellules (monocristallin, TOPCon, bifacial, Full Black) pour savoir laquelle mérite vraiment votre budget. À prix comparable, le TOPCon (21-23% de rendement) devance le monocristallin classique (19-22%) et reste aujourd'hui le choix par défaut recommandé sur un devis, loin devant le polycristallin (15-18%, technologie ancienne).

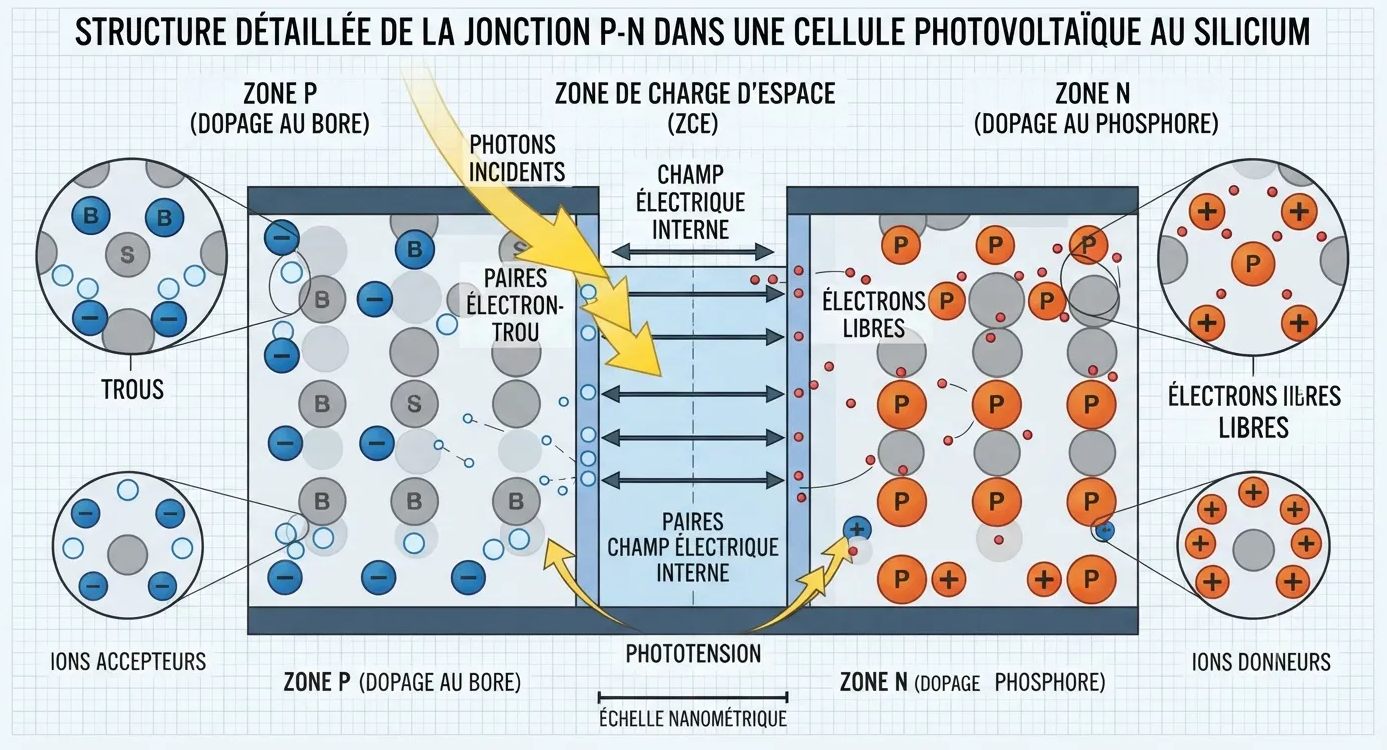

La jonction P-N, cœur de la cellule photovoltaïque, crée un champ électrique interne qui sépare les charges générées par les photons incidents. Le dopage oppose une zone P (bore, déficit d'électrons) à une zone N (phosphore, électrons libres), avec une zone de charge d'espace qui n'excède que quelques dizaines de nanomètres

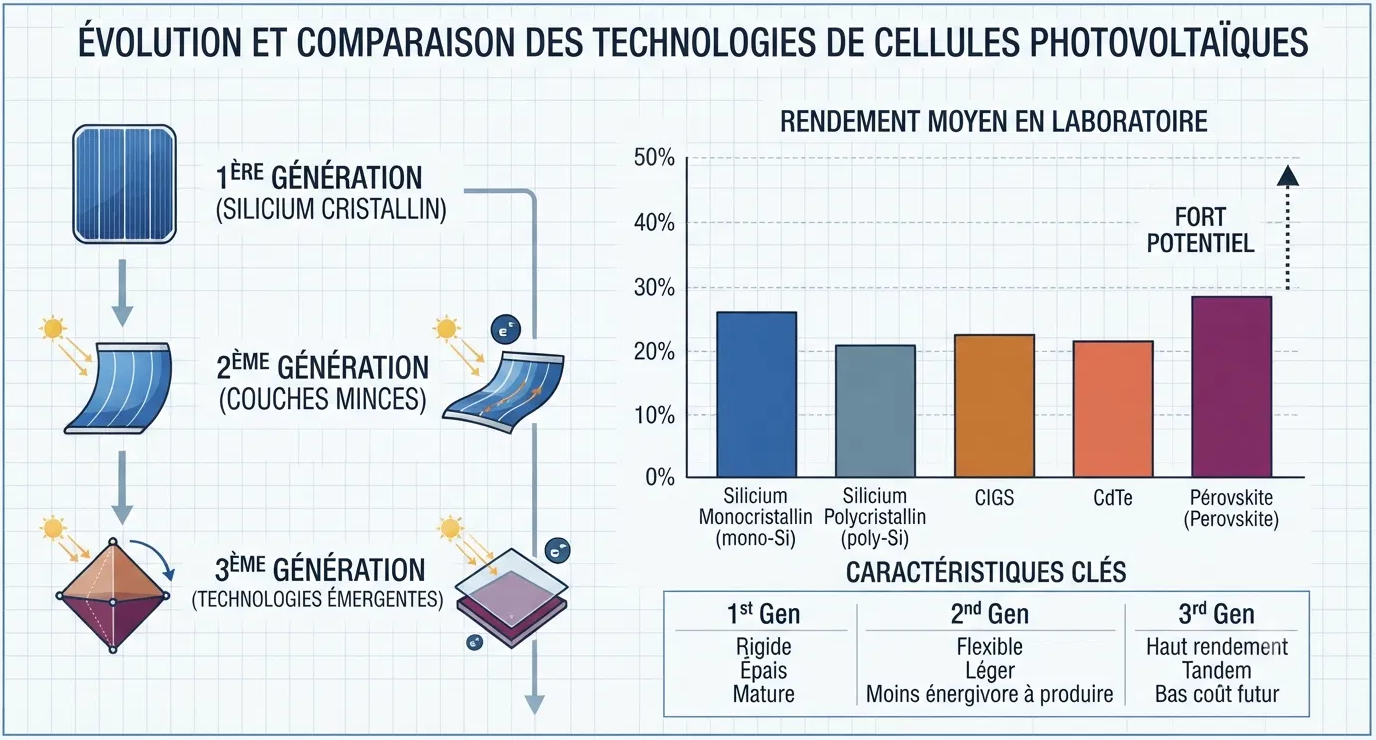

Des cellules en silicium cristallin de première génération aux technologies émergentes comme le pérovskite, chaque filière offre un compromis différent entre rendement, coût et flexibilité. En rendement laboratoire, le silicium monocristallin plafonne autour de 26%, quand la pérovskite atteint déjà environ 29% avec un fort potentiel de progression, à distinguer du rendement réel sur toiture, toujours inférieur au chiffre labo

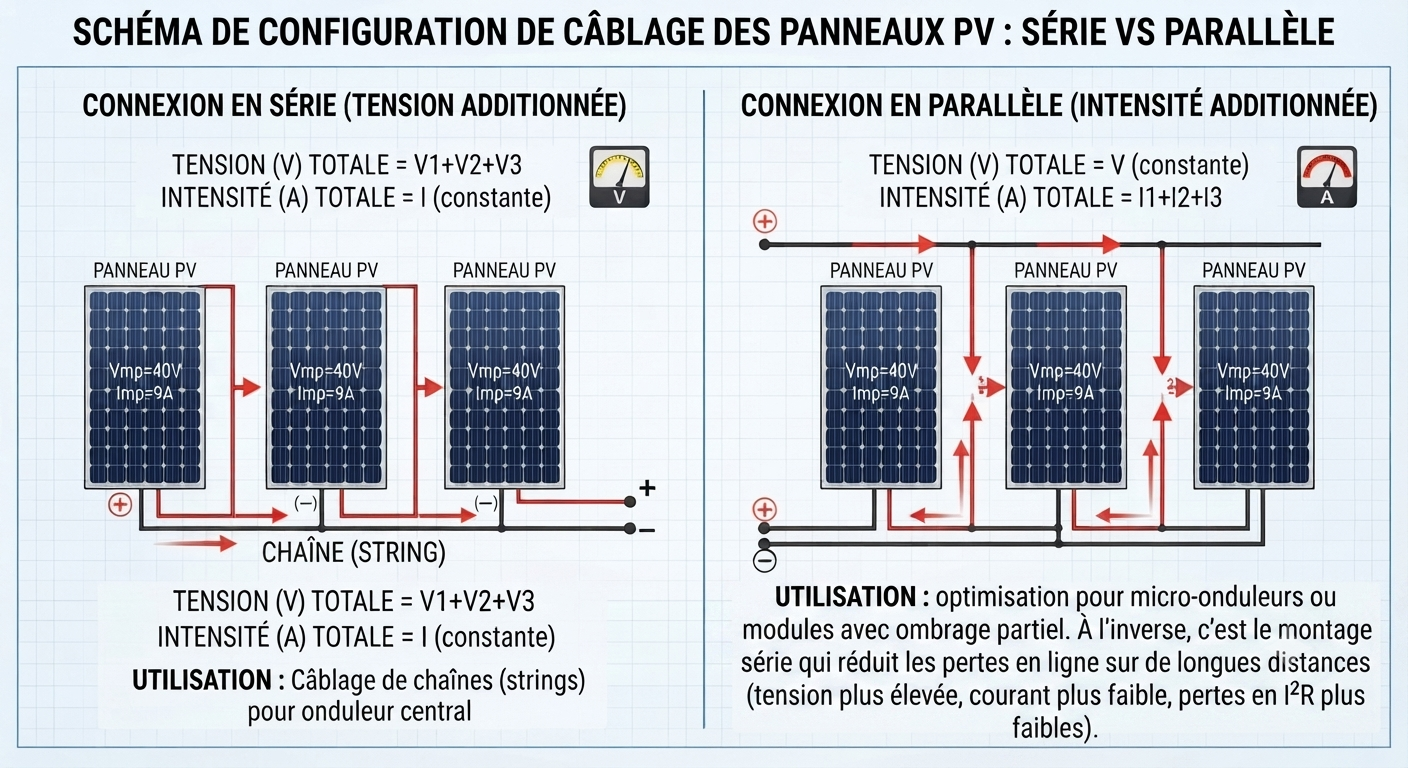

Le câblage en série additionne les tensions des panneaux tandis que le câblage en parallèle additionne les intensités, un choix qui détermine la configuration de l'onduleur. Exemple avec trois panneaux à 40V/9A chacun : en série, on obtient 120V pour 9A ; en parallèle, 40V pour 27A, deux résultats électriques opposés à partir du même matériel.

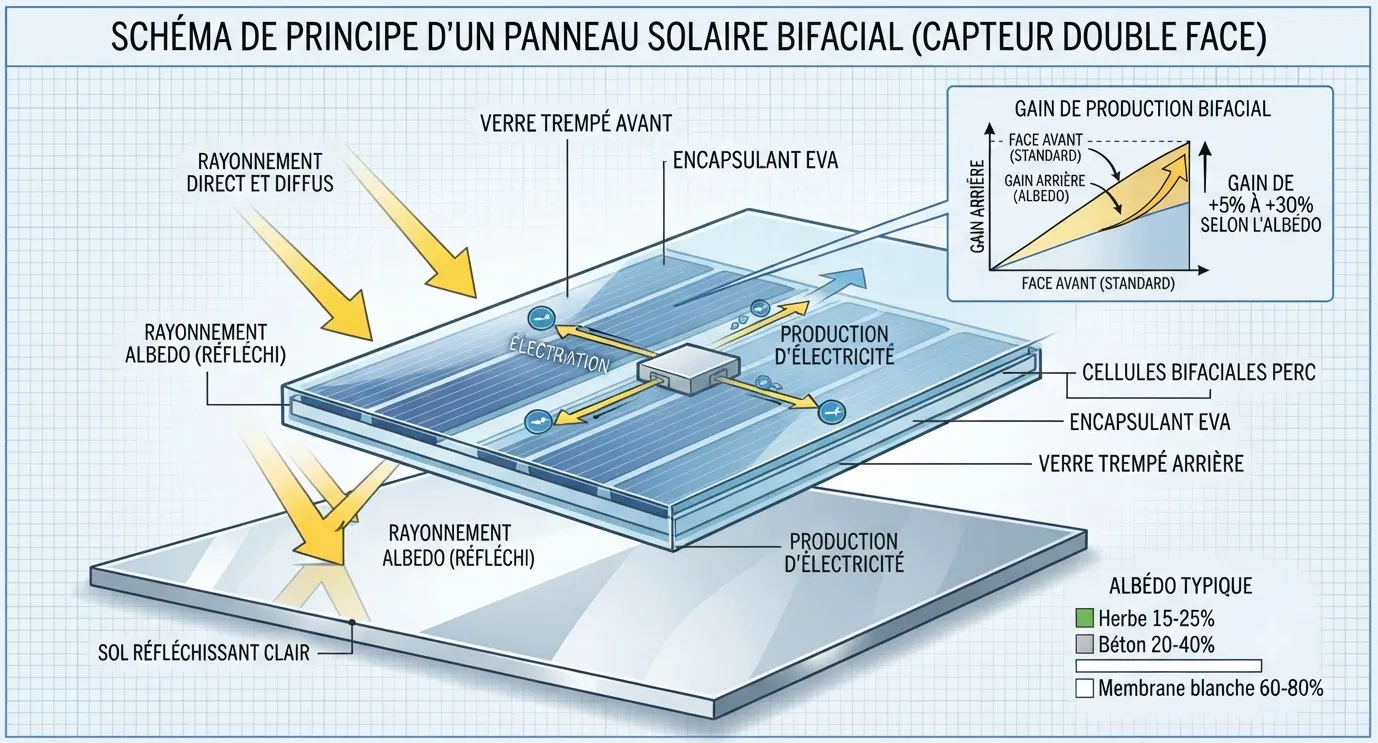

Un panneau bifacial capte la lumière directe sur sa face avant et la lumière réfléchie (albédo) sur sa face arrière, pour un gain de production de +5% à +30% selon la surface au sol : environ 15-25% pour de l'herbe, 20-40% pour du béton, jusqu'à 60-80% pour une membrane blanche réfléchissante.
Pourquoi ma production photovoltaïque baisse ?
Trois causes, souvent combinées. La première, la plus évidente : moins de soleil l'hiver, avec un écart de production entre l'été et l'hiver qui atteint un facteur 3 à 4 en France. La seconde, contre-intuitive : la chaleur. Un panneau perd environ 0,35 à 0,45% de rendement par degré au-dessus de 25°C, ce qui explique qu'une canicule d'été ne soit pas forcément le jour de production record. La troisième, plus discrète : la salissure et l'encrassement progressif (poussière, pollen, fientes), qui peuvent grignoter plusieurs points de rendement entre deux nettoyages.
Stockage & autoconsommation
Stocker le surplus solaire, sur place ou à distance, et comprendre ce qui se passe vraiment au niveau du compteur.

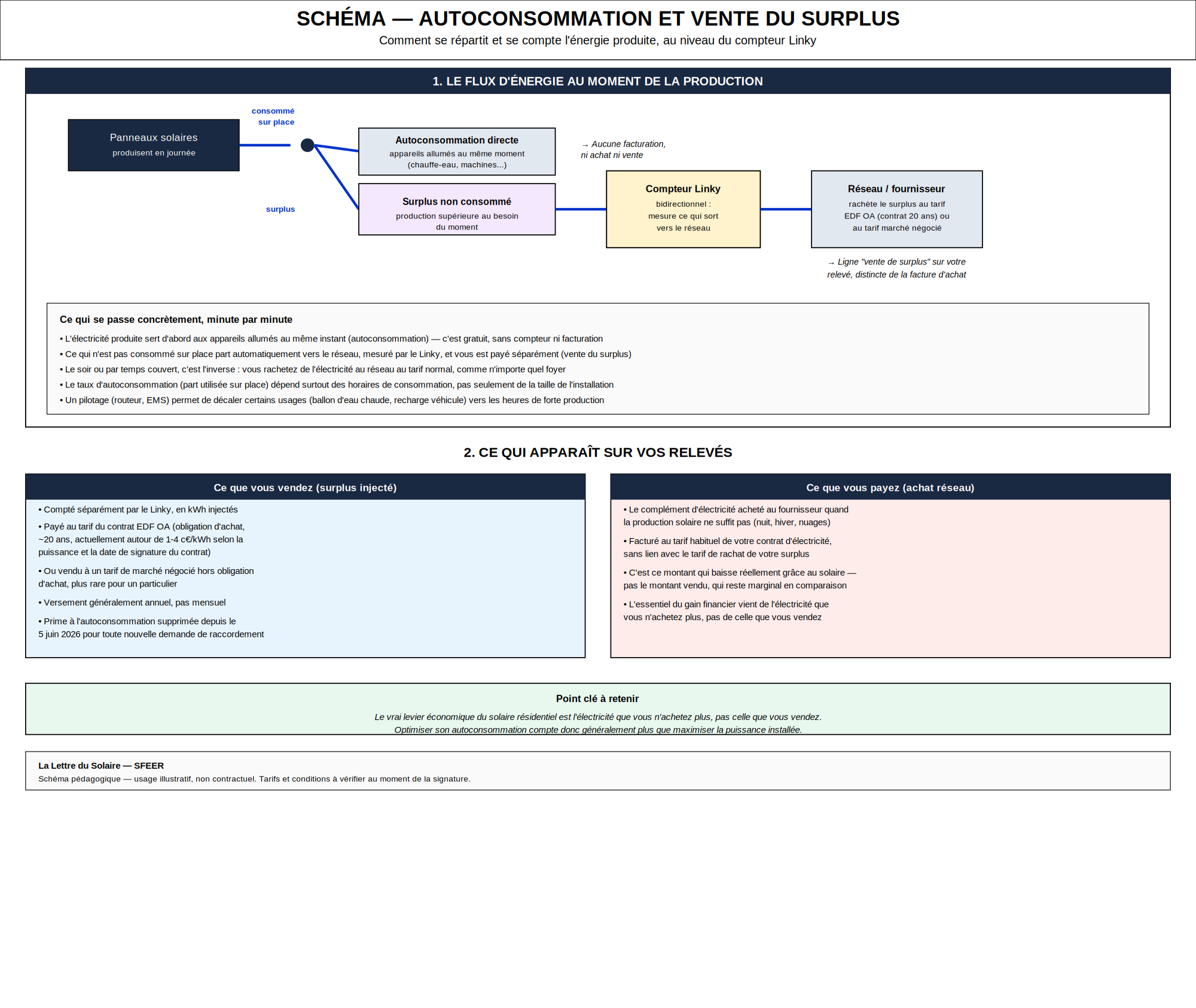

Autoconsommation et vente du surplus : où va vraiment votre électricité
Ce que vous consommez, ce que vous vendez, ce que vous rachetez le soir : trois flux différents que beaucoup confondent. Ce schéma suit l'électron de votre toit jusqu'au compteur Linky, pour comprendre où se fait réellement l'économie.

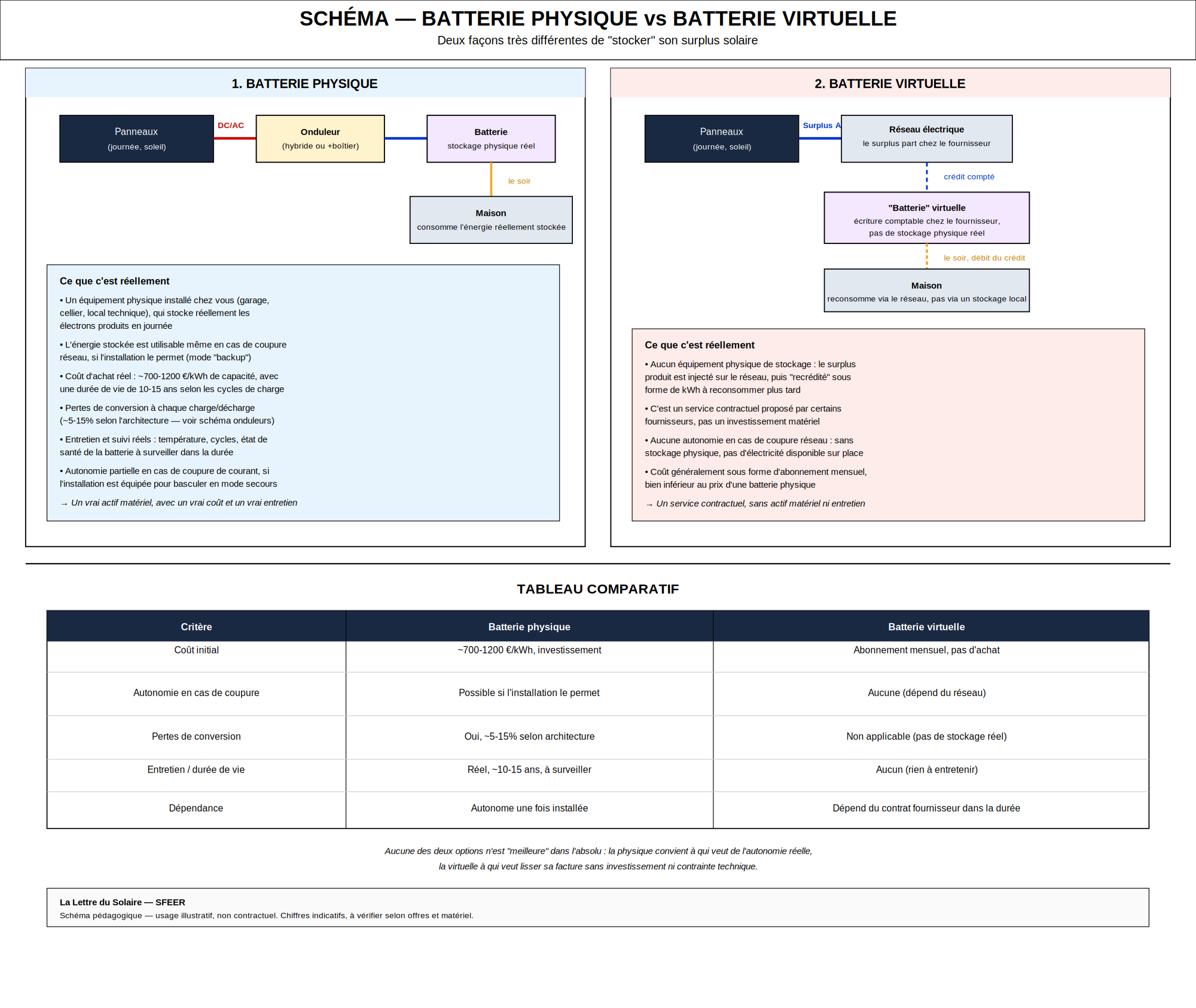

Batterie physique ou batterie virtuelle : ne confondez pas les deux
Comment fonctionne une batterie solaire ? Batterie physique ou batterie virtuelle ?
Batterie virtuelle ne veut pas dire ce qu'on croit. L'une stocke vraiment vos électrons chez vous, l'autre n'est qu'une écriture comptable chez votre fournisseur. Comptez 300 à 1200 €/kWh (selon gamme choisie) d'investissement pour une batterie physique (10-15 ans de durée de vie, 5-15% de pertes de conversion), contre un simple abonnement mensuel sans stockage réel pour la version virtuelle. Le schéma remet les pendules à l'heure, avec les vrais avantages et limites de chaque option

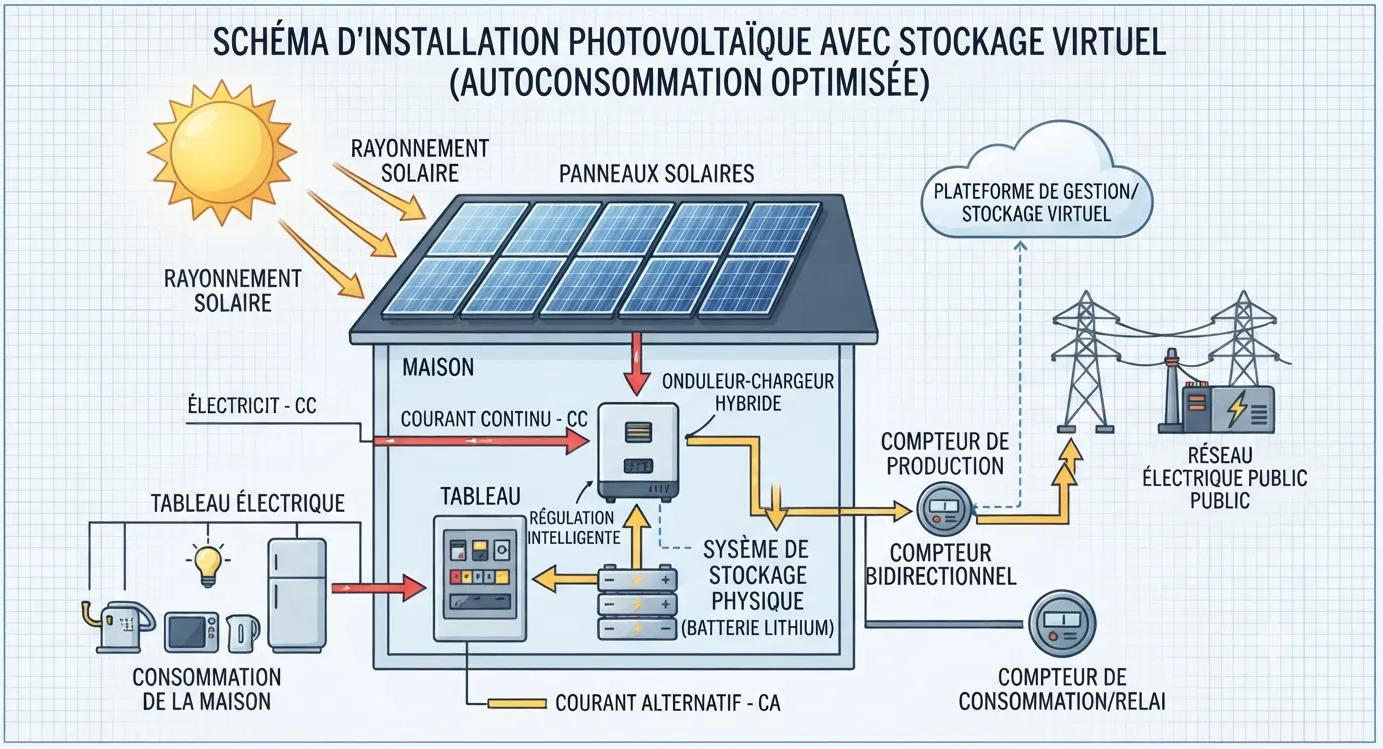

Le stockage virtuel permet de valoriser le surplus injecté sur le réseau via une plateforme de gestion, sans nécessiter de batterie physique sur site. A ne pas confondre avec une vraie batterie physique (voir le comparatif détaillé dans le mini-guide).
Un mini-guide à télécharger
Vous trouverez ci-dessous un mini-guide réunissant 4 schémas techniques détaillés : comparatif des architectures onduleurs, fonctionnement et type de panneaux, batterie physique vs virtuelle, et autoconsommation/vente du surplus.
